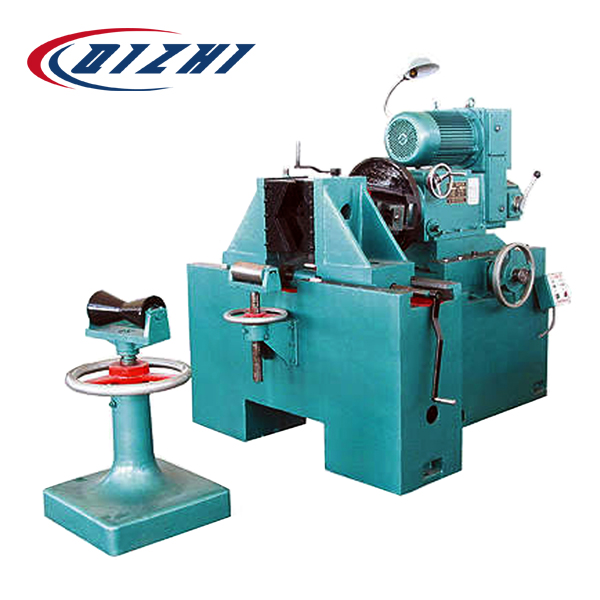

Станок для обработки торцов труб диаметром 2–16 дюймов и снятия фаски

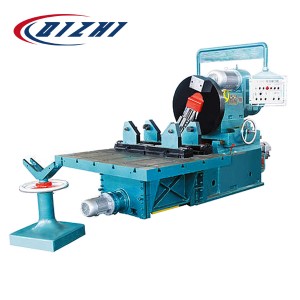

Станок для обработки торцов труб диаметром 6–30 дюймов и снятия фаски
Технические характеристики
| Модель | Станок для торцовки и снятия фаски на концах труб диаметром 2–16 дюймов | Станок для обработки торцов труб диаметром 6–30 дюймов и снятия фасок |
| Источник питания | 3 фазы, 380 В, 50 Гц (можно настроить) | |
| Материал трубы | КС, СС, БАС и т. д. | |
| Диапазон внешнего диаметра трубы | 30–426 мм (2–16 дюймов) | 159–800 мм (6–30 дюймов) |
| Мин.толщина стенки трубы | 6 мм | 10 мм |
| Макс.толщина стенки трубы | 100 мм | 150 мм |
| Мощность приводного двигателя | N=5,5 кВт, n=960 об/мин | N=7,5 кВт, n=960 об/мин |
| Скорость вращения диска фрезерной головки | n=54~206 об/мин, регулируется в шести классах | n=31~161 об/мин, четыре уровня регулировки. |
| Диаметр диска фрезерной головки | 450 мм | 850 мм |
| Диапазон углов скоса | 0°-35° (можно настроить специальный угол) | |
| Тип скашивания | одиночный V, составной V, J-тип и т. д. | |
| Режим зажима | ручной зажим или гидравлический зажим | механическая цепь или специальный инструмент |
| Скорость подачи фрезерной головки | 0 или 0,17 мм/об | 0 или 0,10 или 0,25 мм/об |
| Ход перемещения в осевом направлении | 250 мм | 300 мм |
| Высота центра машины | В=1000мм | В=1100мм |

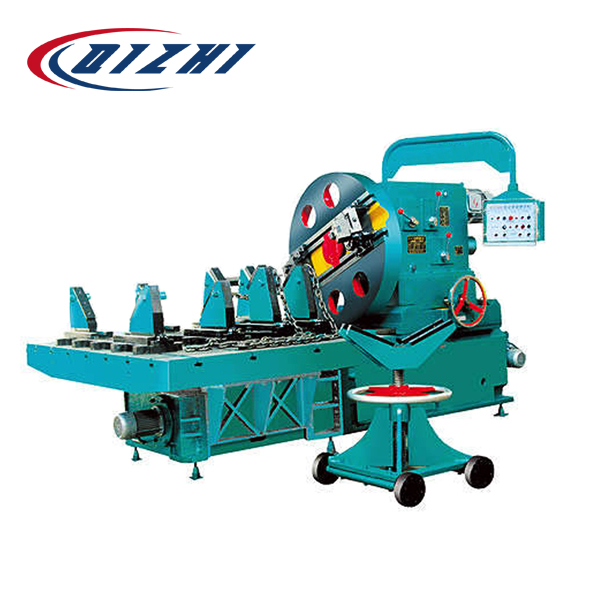

Станок для обработки торцов труб диаметром 20–46 дюймов и снятия фаски

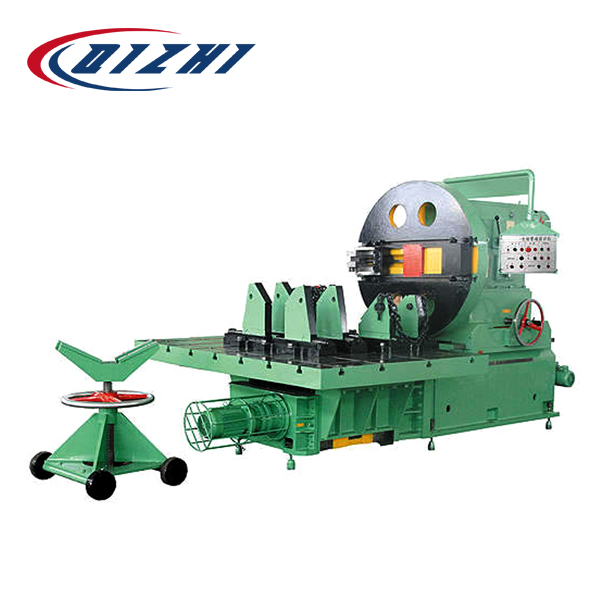

Станок для торцовки и снятия фаски на трубах диаметром 32–62 дюйма

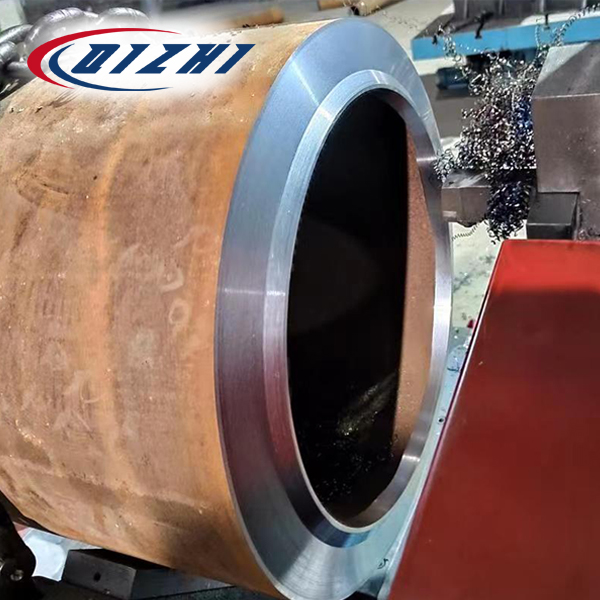

Толстая стенка, составная V-образная фаска с фаской

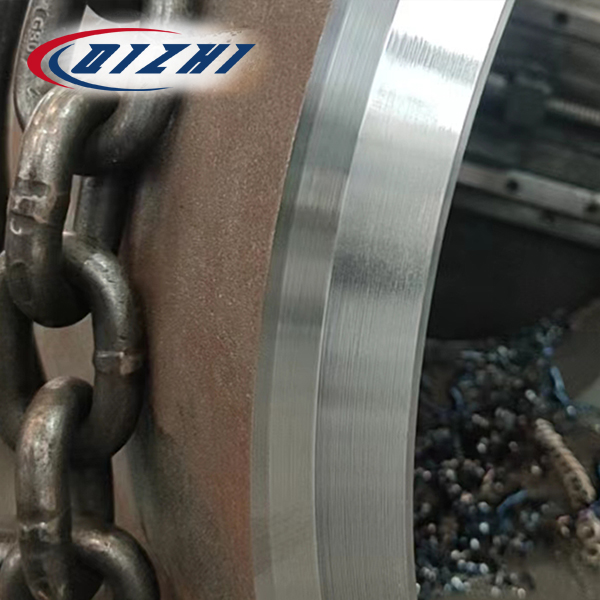

Эффект скашивания

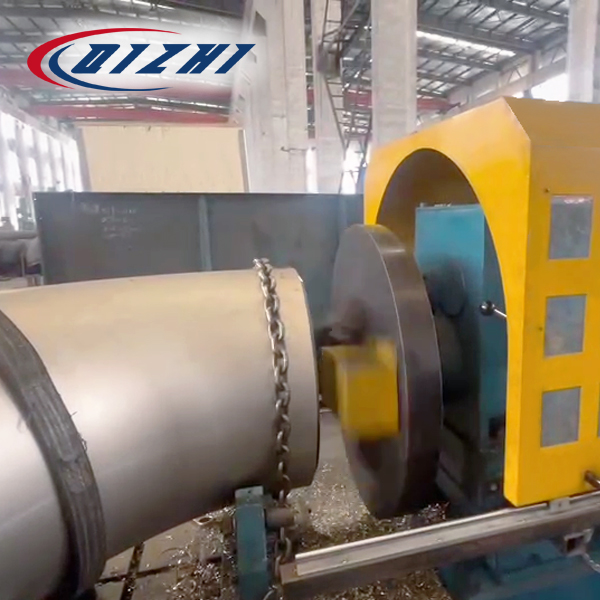

Скос локтя в мастерской пользователя
Технические характеристики
| Модель | Станок для обработки торцов труб диаметром 20–46 дюймов и снятия фасок | Станок для обработки торцов труб диаметром 32–62 дюйма и снятия фаски |
| Источник питания | 3 фазы, 380 В, 50 Гц (можно настроить) | |
| Материал трубы | КС, СС, БАС и т. д. | |
| Диапазон внешнего диаметра трубы | 508–1168 мм (20–46 дюймов) | 820–1620 мм (32–62 дюйма) |
| Мин.толщина стенки трубы | 10 мм | 10 мм |
| Макс.толщина стенки трубы | 100 мм | 100 мм |
| Мощность приводного двигателя | Н=11кВт | Н=15кВт |
| Скорость вращения диска фрезерной головки | n=23, 35, 70, 107, 121, 184 об/мин, шесть классов | n=19-132 об/мин, шестой класс |
| Диаметр диска фрезерной головки | 1300 мм | 1620 мм |
| Диапазон углов скоса | 0°-37,5° (специальный угол можно настроить) | |
| Тип скашивания | одиночный V, составной V, J-тип и т. д. | |
| Режим зажима | механическая цепь или платформа | механическая цепь или платформа |
| Скорость подачи фрезерной головки | 0 или 0,14 или 0,28 мм/об | 0 или 0,14 или 0,28 мм/об |
| Ход перемещения в осевом направлении | 400 мм | 400 мм |
| Высота центра машины | В=1520 мм | В=1495 мм |

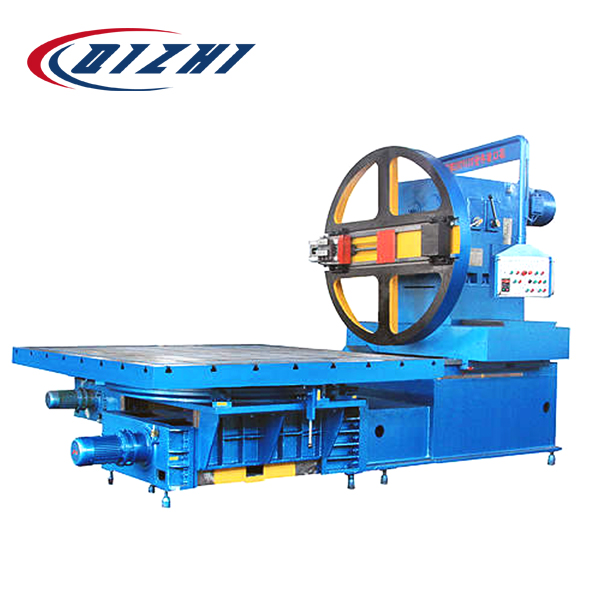

Станок для снятия фаски на концах труб диаметром 20–46 дюймов с функцией поворота платформы

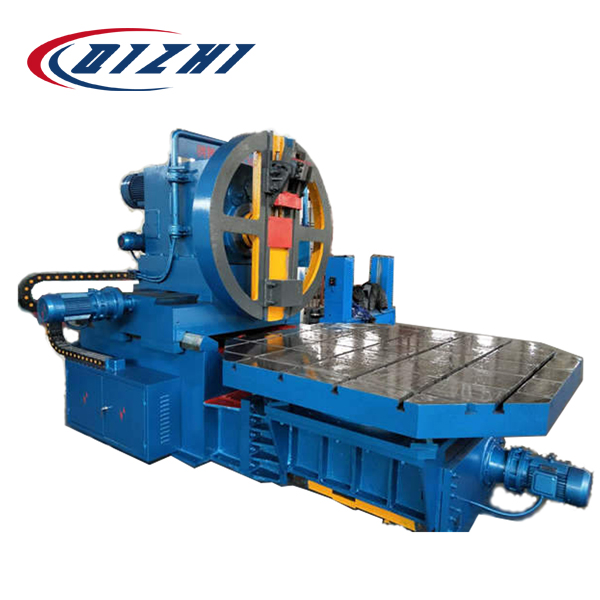

Станок для снятия фаски на концах труб диаметром 32–62 дюйма с функцией поворота платформы
Технические характеристики
| Модель | Станок для снятия фаски на концах труб диаметром 20–46 дюймов с функцией поворота платформы | Станок для снятия фаски на концах труб диаметром 32–62 дюйма с функцией поворота платформы |
| Источник питания | 3 фазы, 380 В, 50 Гц (можно настроить) | |
| Материал трубы | КС, СС, БАС и т. д. | |
| Диапазон внешнего диаметра трубы | 508–1168 мм (20–46 дюймов) | 800–1547 мм (32–62 дюйма) |
| Мин.толщина стенки трубы | 10 мм | 10 мм |
| Макс.толщина стенки трубы | 100 мм | 100 мм |
| Мощность приводного двигателя | Н=11Вт | Н=15кВт |
| Скорость вращения диска фрезерной головки | n=23, 35, 70, 107, 121, 184 об/мин, шесть классов | n=19-132 об/мин, шестой класс |
| Диаметр диска фрезерной головки | 1300 мм | 1620 мм |
| Диапазон углов скоса | 0°-37,5° (специальный угол можно настроить) | |
| Тип скашивания | одиночный V, составной V, J-тип и т. д. | |
| Режим зажима | механическая цепь или специальный инструмент | механическая цепь или платформа |
| Скорость подачи фрезерной головки | 0 или 0,14 или 0,28 мм/об | 0 или 0,14 или 0,28 мм/об |
| Ход перемещения в осевом направлении | 400 мм | 400 мм |
| Высота центра машины | В=1520 мм | В=1730мм |
